Description des plateformes AIM

AIM dispose d’un hall instrumental de 100 m² dont la fonction principale est la réception et la mise en caisse d’équipements. Ce hall relie également les deux salles propres du laboratoire.

La salle blanche SIRIUS A est composée au rez-de-chaussée d’une salle propre ISO-8 d’une surface d’environ 100 m². Elle inclut deux zones ISO-5 distinctes. Cet espace est principalement dédié aux activités d’intégration de détecteurs et de caméra. Au 1er étage, les activités principales sont les tests sur des cartes électroniques (zone EPA dédiée) et le montage d’éléments ou de mécanismes. C’est une salle propre ISO-7 d’une surface d’environ 140 m². Elle inclut des équipements de métrologie (ex. projecteur de profil numérique Keyence). Elle inclut également une salle chimie dont les activités principales sont le collage et le nettoyage. Les salles ISO-8 et ISO-7 ont une régulation en température de 22°C ± 3°C avec une régulation en hygrométrie de 50% ± 5%. Pour la salle chimie, la régulation en hygrométrie est 55% ± 5%.

Zone ISO-5 en salle SIRIUS A

Exemple : projet EUCLID

La salle SIRIUS B est un espace dédié au montage des cryostats. Elle est équipée d’un palan qui permet de soulever la structure externe du cryostat. Elle inclut également une zone d’environ 10m² équipée d’ioniseurs qui permet l’intégration de détecteur ou la manipulation d’éléments sensibles.

Cryostat de caractérisation (infra-rouge)

Station MIRI-Métis

Enceinte vide/thermique (volume<1m3) de caractérisation optique, d’imagerie de source ponctuelle et tests de coronographes pour imageur fonctionnant à une température typique de 50K (refroidissement avec cryogénérateur).

Station MIRI-Métis

Projet en cours : Métis

VERTICALiX

Enceinte vide/thermique (volume <0,5m3) de caractérisation optique (mesure de rendement quantique et de courant d’obscurité) pour détecteur en infra-rouge proche (infra-rouge proche / SWIR) fonctionnant à une température typique de 80K (refroidissement avec cryogénérateur).

Cryostat VERTICALiX avec ses équipements de tests

HORINZONTALiX

Enceinte vide/thermique (volume <0,5m³) de caractérisation optique (mesure de rendement quantique et de courant d’obscurité) pour détecteur en infra-rouge lointain (infra-rouge lointain / LWIR) fonctionnant à une température typique de 40K (refroidissement avec cryogénérateur).

QUANTiX

Enceinte vide/thermique (volume <0,2m3) de mesure de rémanence et de rendement quantique optique pour détecteur en infra-rouge proche (IR proche / SWIR) fonctionnant à une température typique de 80K (refroidissement avec cryogénérateur).

Cryostat QUANTiX

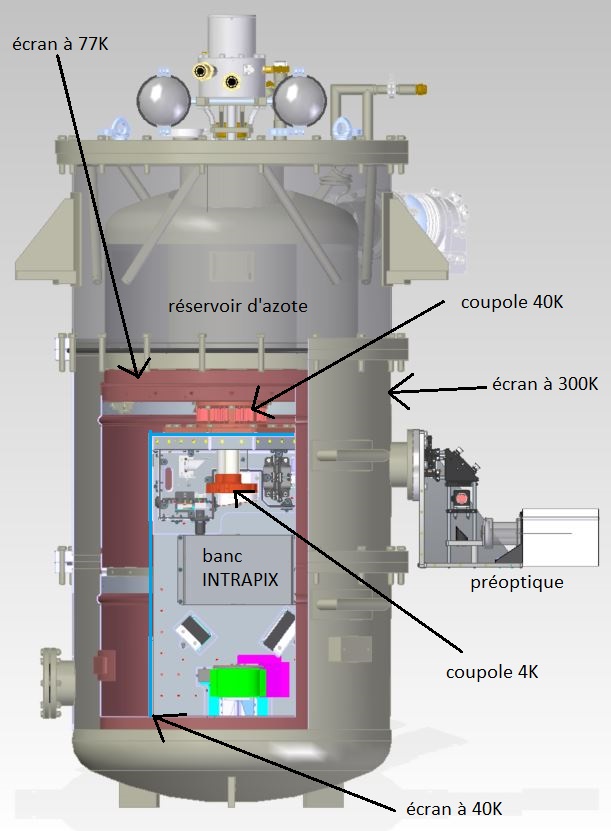

INTRAPiX

Enceinte vide/thermique (volume <1m3) de caractérisation intra-pixel pour détecteur en infra-rouge proche (SWIR) fonctionnant à une température typique de 80K (refroidissement avec cryogénérateur).

Cryostat INTRAPiX

Enceinte climatique

THERMCYC

Enceinte vide/thermique (volume <0,1m³) de cyclage thermique (10-300K) pour sous-systèmes et matériaux (qualification procédés).

Cuve SAPRATIN (en jouvence)

Enceinte vide/thermique (volume <0,6m³) de cyclage thermique (-60°C/+60°C) pour sous-systèmes.

Enceinte de BAKE-OUT

Enceinte vide/thermique (volume <0,2m³) pour les étuvages sous vide, plage de température 21°C-100°C. L’enceinte est équipée d’un spectromètre de masse (AMU 1-100) et d’une microbalance à quartz (TQCM).

Description de l’enceinte de dégazage

Enceinte EUCLID

Enceinte vide/thermique (volume <1m³) de tests thermiques (100K-330K) équipée de deux têtes cryogéniques.
